RS18系列半導體器件保護用熔斷器
一.概述:
RS18系列半導體器件保護用熔斷器(以下簡稱快速熔斷器),是繼我公司原RS16系列熔斷器研發成功個后,向技術性能更高,體積減小,額定容量增大新發展的又一系列熔斷器。
該系列產品使用于交流50HZ,額電壓250V-3000V,額定電流5A-20000A的電路中,作為二極管,晶閘管及其由半導體組成的成套裝置的短路和某些不允許過電流的過載保護。
快速熔斷器具有額定容量大﹑分斷能力高、熔斷快速、限流特性顯著、安全可靠以及帶撞擊器使熔斷器熔斷后訊速打開微動開關,指示明顯可靠等特點。

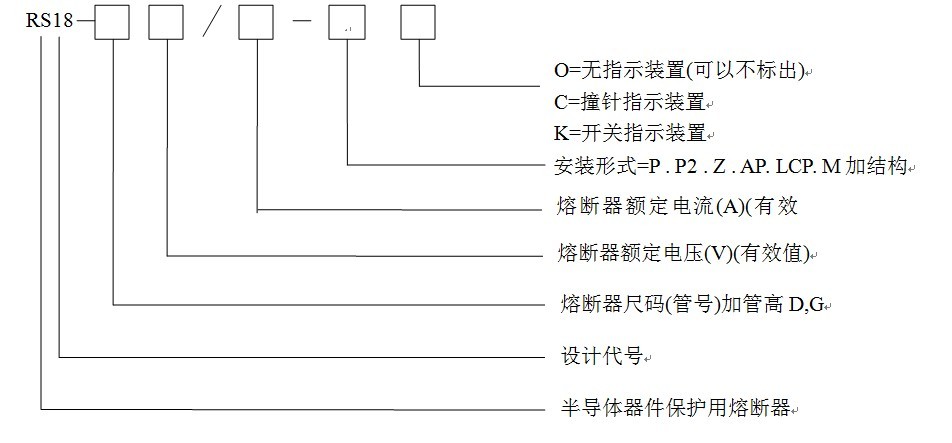

二.型號意義:
注釋:1,安裝形式P=單體平板型, P2=雙體平板型Z=中間母線型,AP=單體大平板型
LCP=單體一側大平板型,M=母線型
注釋:2,熔斷器尺碼(管號),1=48X48, 2=58X58, 3=72X72, A3=74.5X74.5. 4=85X85. A4=85X85(AP型) , 5=105X105 , 6=120X120, A6=135X135, 7=150X150
注釋:3熔斷器瓷管高度用D.G==D=40高, D2=50高, 0=60高(可以不標出), G=70高,
G2=80高, G3=110高
注釋:4,安裝形式后加結代號
1) . P=====單體平板型,尺碼5號,6號,A6號后面需加4M為安裝孔數。(如標稱示例)
2) . P2====雙體平板型后面加s為雙板型.d為單板型.f為飛機板型。(如標稱示例)
3) . LCP===單體一側大平板型后面加s為雙耳板型.d為單耳板型。(如標稱示例)
4) . K=====開關指示用K1.K2 .K3表示開關安裝方向。(如標稱示例)
三、正常工作條件
1、環境氣溫度上限不超過+40℃，下限不低于-5℃。
2、安裝地點的海拔高度不超過2000M。
3、安裝在無爆炸兇險的介質中，無足以腐蝕金屬和破壞絕緣的氣體及無導電塵埃的地方。
4、在最高溫度+40℃時，溫度不超過50%，在較低溫度下，允許有較高的相對溫度（如在+20℃時為90%），在這樣的條件下，由于溫度的變化，允許可能引起的凝露。
5、該產品可垂直、水平或傾斜安裝，工作場所應無顯著振動和沖擊。
6、該產品額定電流大于1250A，且長期使用在70%以上額定電流時，必須與水冷母線連接或強迫風冷。
四、基本參數：快速熔斷基本參數如表
